اصل بازرسی ذرات مغناطیسی

بازرسی ذرات مغناطیسی روشی برای تشخیص عیوب سطحی و زیرسطحی در مواد با استفاده از شار مغناطیسی است.روش بازرسی ذرات مغناطیسی به طور خاص به ذرات مغناطیسی خشک، ذرات مغناطیسی مرطوب و روش های مغناطیسی سطحی تقسیم می شود.

برای بازرسی ذرات مغناطیسی چرخ واگن راه آهن، روش بازرسی ذرات مغناطیسی خشک به طور کلی اتخاذ می شود.این روش شامل پخش یکنواخت پودر آهن بر روی سطح چرخ واگن باری راه آهن با اعمال جریان مستقیم یا میدان مغناطیسی جریان متناوب به قطعه کار آزمایش شده و تشکیل یک لایه نازک است.هنگامی که میدان مغناطیسی روی قسمت معیوب اثر می کند، یک تغییر امپدانس شار مغناطیسی در نقص رخ می دهد که منجر به یک پدیده لغزش مغناطیسی می شود.ذرات مغناطیسی از طریق نقص به سطح نقص جذب می شوند و آثار ذرات مغناطیسی سیاه یا بنفش را تشکیل می دهند و در نتیجه به تشخیص نقص می رسند.

نکات کلیدی تکنیک بازرسی ذرات مغناطیسی

1. انتخاب اجزا

ذرات مغناطیسی مورد استفاده در بازرسی ذرات مغناطیسی خشک، پودرهای مغناطیسی ذرات ریز هستند که به راحتی جذب و شناسایی می شوند.ذرات مغناطیسی مورد استفاده در بازرسی ذرات مغناطیسی را می توان بر اساس عواملی مانند رنگ، ترکیب و اندازه ذرات به انواع مختلفی طبقه بندی کرد.به طور کلی از روغن معدنی، سلولز و کربنات فلزات به عنوان پایه ذرات مغناطیسی استفاده می شود.ذرات مغناطیسی باید شرایط زیر را داشته باشند:

(1) ذرات ریز که بر دقت تشخیص عیب تأثیر نمی گذارد.

(2) رنگ به وضوح قابل مشاهده برای ایجاد کنتراست قابل توجه با قطعه کار بازرسی شده.

(3) خواص مغناطیسی برای چسبیدن به سطح عیوب روی قطعه کار بازرسی شده تحت عمل میدان مغناطیسی.

2. تولید و تشخیص میدان مغناطیسی

برای بازرسی ذرات مغناطیسی چرخ واگن راه آهن، باید از شدت و جهت میدان مغناطیسی مناسب استفاده کرد.به طور کلی، شدت میدان مغناطیسی مورد استفاده برای بازرسی بین 0.2-0.6T است.لازم به ذکر است که شدت میدان مغناطیسی بالاتر ممکن است باعث 'اثر تجمعی' ذرات مغناطیسی شود که منجر به نتایج بازرسی نادرست می شود.

برای تشخیص میدان مغناطیسی، هنگام اعمال روش مغناطیسی، قدرت میدان مغناطیسی شناسایی شده باید با استفاده از یک مغناطیس سنج کالیبره شود.مغناطیس سنج باید دقت و وضوح اندازه گیری بالایی داشته باشد.مغناطیس سنج باید محدوده مناسبی از پروب ها را با توجه به نیازهای اندازه های مختلف میدان مغناطیسی و جهت اندازه گیری انتخاب کند.

3. کنترل شرایط محیطی

بازرسی ذرات مغناطیسی خشک دارای حساسیت و دقت تشخیص بالایی است.با این حال، تأثیر عوامل محیطی نیز باید جدی گرفته شود.بازرسی ها باید در محیط های بسته و تمیز انجام شود.در هنگام تشخیص، از ارتعاشات، باد، نور خورشید و جریان هوا باید اجتناب شود.

مزایا و معایب بازرسی ذرات مغناطیسی

مزایای:

بازرسی ذرات مغناطیسی دارای ویژگی های حساسیت بازرسی بالا، عمق تشخیص بزرگ، راندمان تشخیص بالا و نتایج بازرسی واضح است.

معایب:

بازرسی ذرات مغناطیسی خشک الزامات بالایی برای محیط دارد و نمی توان آن را در محیط های خشن مانند باد، شن، تجمع آب و گرد و غبار انجام داد.علاوه بر این، آزمایش ذرات مغناطیسی خشک نیاز به زمین، در نظر گرفتن روش های اتصال به زمین و رعایت دقیق رویه های عملیاتی ایمنی برای جلوگیری از آسیب به پرسنل دارد.

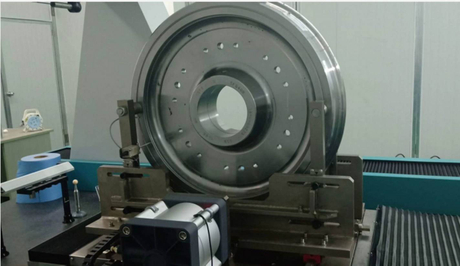

کاربرد بازرسی ذرات مغناطیسی در چرخ های واگن راه آهن

در حین کار چرخ های واگن باری راه آهن، عوامل مختلفی مانند بار، سایش و لرزش ممکن است باعث ایجاد عیوب سطحی یا داخلی مانند ترک، شکاف و آسیب شود.برای اطمینان از عملکرد ایمن واگن های باری راه آهن، بازرسی منظم چرخ ها برای رفع سریع عیوب مورد نیاز است.

بازرسی ذرات مغناطیسی می تواند عیوب سطحی و داخلی چرخ های خودرو از جمله شکاف، خستگی و ترک را تشخیص دهد.در کاربردهای عملی، مسائل رایج با چرخ‌های واگن باری راه‌آهن را می‌توان بهبود و بهینه کرد و به طور موثر عمر سرویس و ایمنی واگن‌های باری راه‌آهن را افزایش داد.

بر اساس فن آوری بازرسی ذرات مغناطیسی، سیستم ها و تجهیزات تست غیر مخرب موثری را می توان برای بهبود کارایی تشخیص و دقت چرخ ها توسعه داد.علاوه بر این، درک عمیق تر و جامع تر از سایش چرخ در چرخ های واگن باری راه آهن نقش مهمی در ارتقاء نگهداری چرخ، عملیات ایمن و مدیریت خواهد داشت.
