چگونه ساختار بوگی راه آهن بر عملکرد خودرو تأثیر می گذارد

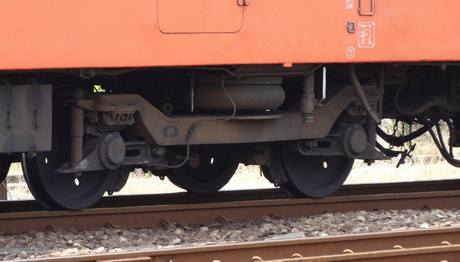

بوژی یک جزء مهم باربر و در حال اجرا در یک وسیله نقلیه راه آهن است. معمولاً از قاب بوژی، چرخ ها، اکسل باکس ها، سیستم تعلیق، دستگاه های میرایی و اجزای ترمز تشکیل شده است. بوژی علاوه بر حمل بارهای وسیله نقلیه، وسیله نقلیه را در طول مسیر هدایت می کند و تأثیر مستقیمی بر پایداری دویدن، راحتی سواری و ایمنی عملیاتی دارد.

ساختارهای مختلف بوژی و پارامترهای طراحی مستقیماً بر تعامل بین وسیله نقلیه و مسیر تأثیر می‌گذارند. بنابراین، طراحی مناسب بوژی برای بهبود عملکرد کلی وسایل نقلیه راه آهن ضروری است.

1. چگونه ساختار بوگی بر پایداری دویدن تأثیر می گذارد

در طول عملیات، وسایل نقلیه راه آهن باید به طور مداوم با منحنی های مسیر، بی نظمی های مسیر و بارهای دینامیکی تولید شده در سرعت های مختلف سازگار شوند. طراحی ساختاری بوژی به طور مستقیم بر پایداری حرکت خودرو تأثیر می گذارد.

1.1 چیدمان و فاصله محور چرخ

چرخ چرخ جزء مهمی است که به طور مستقیم با مسیر در تعامل است. چیدمان و فاصله محوری آن بر عملکرد و پایداری منحنی خودرو در طول عملیات خط مستقیم تأثیر می گذارد.

چیدمان چرخ‌ها و فاصله بین دو محور به‌درستی طراحی شده می‌تواند تعادل بهتری بین دویدن با سرعت بالا و مذاکره در منحنی ایجاد کند و در عین حال نیروهای غیرضروری ریل چرخ را کاهش دهد.

1.2 راهنمای Axlebox

سیستم هدایت اکسل باکس نحوه حرکت چرخ را نسبت به قاب بوژی تعیین می کند و نقش مهمی در عملکرد دینامیکی خودرو دارد.

هدایت صلب محدودیت‌های قوی‌تر و حرکت مستقیم‌تر مجموعه چرخ‌ها را فراهم می‌کند، در حالی که هدایت انعطاف‌پذیر درجه خاصی از آزادی حرکت را فراهم می‌کند، که می‌تواند به کاهش ضربه و لرزش ریل چرخ کمک کند.

بنابراین، سیستم هدایت اکسل باکس باید با توجه به سرعت کارکرد خودرو، شرایط مسیر و کاربرد، به طور مناسب طراحی شود.

1.3 سیستم تعلیق

سیستم تعلیق بخش مهمی از بوژی راه آهن است. در درجه اول بارهای خودرو را پشتیبانی می کند، لرزش را جذب می کند و کیفیت کلی دویدن را بهبود می بخشد.

وسایل نقلیه راه آهن مدرن معمولا از سیستم های تعلیق اولیه و ثانویه استفاده می کنند. سیستم تعلیق اولیه به طور کلی بین چرخ و قاب بوژی قرار دارد و به جذب لرزش ایجاد شده از تعامل چرخ و ریل کمک می کند. سیستم تعلیق ثانویه بین قاب بوژی و بدنه خودرو قرار دارد و باعث کاهش بیشتر انتقال لرزش به محفظه سرنشین می شود.

پارامترهای مناسب تعلیق می توانند تعادلی بین پایداری در حال اجرا، کاهش لرزش و راحتی سواری ایجاد کنند.

2. ساختار Bogie چگونه بر راحتی سواری تأثیر می گذارد

در حین کار با سرعت بالا، وسایل نقلیه راه آهن تحت تأثیر بی نظمی های مسیر، نیروهای چرخ و ریل و حرکات دینامیکی خود وسیله نقلیه قرار می گیرند. سیستم تعلیق و میرایی در بوژی به کاهش انتقال این اثرات به بدنه خودرو کمک می کند.

2.1 چشمه های هوا

فنرهای بادی به طور گسترده در سیستم های تعلیق ثانویه قطارهای پرسرعت و وسایل نقلیه حمل و نقل ریلی شهری استفاده می شود.

در مقایسه با فنرهای فلزی معمولی، فنرهای بادی می‌توانند پشتیبانی مناسب را با توجه به تغییرات بار خودرو ارائه دهند و عملکرد ارتعاشی و میرایی موثری را ارائه دهند.

با کنترل صحیح سفتی و ارتفاع فنر هوا، می توان ثبات سواری وسیله نقلیه را در شرایط بارگذاری مختلف بهبود بخشید.

2.2 دمپرهای انحرافی

در طول عملیات با سرعت بالا، چرخ ها ممکن است حرکت شکار را تجربه کنند. دمپرهای انحرافی در برابر حرکت نسبی بین بوژی و بدنه خودرو میرایی ایجاد می‌کنند و به بهبود پایداری خودرو در سرعت‌های بالا کمک می‌کنند.

در نتیجه، دمپرهای انحرافی جزء مهمی از بوژهای مورد استفاده در وسایل نقلیه راه آهن پرسرعت هستند.

2.3 قاب بوگی و ساختار میرایی

قاب بوژی بارها را از بدنه خودرو و اجزای مربوطه حمل و انتقال می دهد و در عین حال بارهای دینامیکی تولید شده در حین کار را نیز تحمل می کند.

از طریق طراحی مناسب ساختار قاب، مواد و اتصالات، مهندسان می توانند استحکام و سختی کافی را حفظ کنند و وزن سازه را کنترل کنند و عملکرد دینامیکی خودرو را بهبود بخشند.

3. ساختار بوگی و ایمنی وسایل نقلیه راه آهن

بوژی علاوه بر پایداری و راحتی سواری، نقش مهمی در ایمنی خودرو دارد. طراحی ساختاری آن باید الزامات عملیات قابل اطمینان تحت بارگذاری طولانی مدت، بارهای دینامیکی و شرایط مسیر پیچیده را برآورده کند.

3.1 تعامل چرخ و ریل و مقاومت در برابر خروج از ریل

پروفیل های آج چرخ، هندسه فلنج، توزیع بار محور و پارامترهای تعلیق همگی بر نیروهای ریل چرخ تأثیر می گذارند.

طراحی مناسب آج و فلنج چرخ می تواند شرایط تماس چرخ و ریل را بهبود بخشد و همراه با سیستم تعلیق بوژی، بر عملکرد مذاکره انحنای خودرو و مقاومت در برابر خروج از ریل تأثیر بگذارد.

بنابراین چرخ ها و بوژی ها را نمی توان به طور مستقل طراحی کرد. تعامل چرخ و ریل و دینامیک خودرو باید به عنوان یک سیستم یکپارچه در نظر گرفته شود.

3.2 طراحی ایمن

هنگامی که اجزای جداگانه شرایط غیرعادی یا کاهش عملکرد را تجربه می کنند، بوژهای راه آهن باید ایمنی وسیله نقلیه را در نظر بگیرند.

از طریق طراحی ساختاری مناسب و حاشیه‌های ایمنی، می‌توان تأثیر خرابی‌های جزئی در سیستم تعلیق، میرایی یا سایر اجزا را بر عملکرد کلی خودرو و ایمنی عملیاتی کاهش داد.

این فلسفه طراحی بخش مهمی از تضمین عملکرد ایمن و قابل اعتماد وسایل نقلیه راه آهن است.

3.3 قدرت خستگی و نگهداری

در طول کارکرد طولانی مدت، بوژها در معرض تعداد زیادی بار چرخه ای قرار می گیرند. بنابراین، قاب بوژی، محورها، چرخ‌ها و اجزای اتصال باید از استحکام خستگی کافی برخوردار باشند.

در مرحله طراحی، تجزیه و تحلیل استحکام و خستگی برای مناطق بحرانی باربر مورد نیاز است. در حین کار، بازرسی و نگهداری منظم به شناسایی ترک ها، سایش و سایر عیوب احتمالی به موقع کمک می کند.

4. نقش چرخ ها، محورها و چرخ ها در بوگی ها

محور , چرخ ها , و مجموعه چرخ ها اجزای کلیدی سیستم در حال حرکت یک وسیله نقلیه راه آهن هستند و ارتباط نزدیکی با عملکرد بوژی دارند. چرخ‌ها مستقیماً با ریل تماس می‌گیرند، بارهای وسیله نقلیه را حمل می‌کنند و به هدایت خودرو کمک می‌کنند، در حالی که محور دو چرخ را به هم متصل می‌کند و بارها و نیروهای تولید شده در حین کار را منتقل می‌کند.

پروفیل های آج چرخ، ابعاد فلنج، مواد چرخ، طراحی محور، و کیفیت مجموعه چرخ ها همگی می توانند بر شرایط تماس چرخ و ریل، پایداری در حال حرکت و ایمنی عملیاتی تأثیر بگذارند.

بنابراین، هنگام طراحی بوژی، نه تنها قاب بوژی، اکسل باکس، سیستم تعلیق و میرایی، بلکه عملکرد چرخ ها، محورها و مجموعه چرخ ها نیز مهم است. انواع مختلف وسایل نقلیه راه آهن از جمله قطارهای سریع السیر، واگن های مسافری، واگن های باری و وسایل نقلیه حمل و نقل ریلی شهری، الزامات متفاوتی برای طراحی، مواد، فرآیندهای ساخت و استانداردهای بازرسی این قطعات دارند.

5. طراحی مناسب بوژی برای عملکرد خودرو اساسی است

بوژی یک رابط کلیدی بین بدنه خودرو، چرخ‌ها و مسیر است. طراحی آن به طور مستقیم پایداری در حال اجرا، راحتی سواری و عملکرد ایمنی یک وسیله نقلیه راه آهن را تعیین می کند. از هدایت چرخ‌ها و اکسل‌باکس گرفته تا سیستم‌های تعلیق و میرایی اولیه و ثانویه، و همچنین چارچوب بوژی، چرخ‌ها و محورها، همه اجزا باید به عنوان بخشی از یک سیستم یکپارچه با هم کار کنند. همانطور که وسایل نقلیه راه‌آهن به سمت سرعت‌های بالاتر، بارهای سنگین‌تر و هوشمندی بیشتر پیشرفت می‌کنند، استانداردهای ساخت برای بوژی‌ها و قطعات مرتبط نیز به طور فزاینده‌ای خواستار می‌شوند.
